一、简介

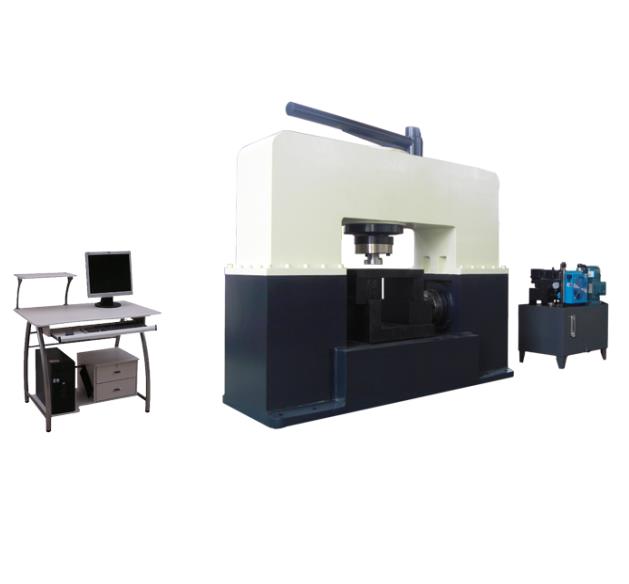

本试验机集直剪试验与流变试验功能于一体，本试验机采用先进的伺服驱动技术、传感器技术、微机控制和处理技术开发的新一代岩石类材料的力学性能试验设备，由回型框架主机﹑垂直向加载系统﹑水平向加载系统﹑夹具、测控系统、计算机控制和处理系统等组成，可进行岩石单轴直接拉伸与压扁、岩石直剪等多项试验。

功能：

1.集直剪试验与流变试验功能于一体。在直剪试验方面，能够精准测定岩石在不同法向应力作用下的抗剪强度，获取岩石的粘聚力和内摩擦角等关键力学参数，为评估岩石在工程中的稳定性提供基础数据。流变试验则聚焦于研究岩石在恒定荷载作用下，变形随时间的发展规律，帮助科研人员深入了解岩石的长期力学行为，预测岩石工程在长期运营过程中的变形趋势。

2.采用计算机自动化控制技术，操作人员只需在控制软件界面输入试验参数，设备即可自动完成试验流程，包括加载、数据采集与处理等环节，极大提高了实验效率，减少了人为操作误差。此外，智能化的数据分析功能可对采集到的数据进行实时分析、绘制曲线，并根据预设模型自动计算岩石力学参数，为科研和教学工作提供便捷的技术支持。

二、技术参数

1.可完成非金属的剪切流变试验、直剪试验，可自定义法向和切向应力路径加载试验以及蠕变剪切实验和自定义复杂路径组合试验。

2.加载系统：伺服液压加载系统；为保证统一的时域和高速的控制响应，所有传感器的采集和相应通道的控制都在同一控制器中并可以用以太网上传数据;

3.采集控制软件平台：稳定的计算机控制软件，可进行控制、存储、测量、显示、处理并打印图表；同时可以可实现自定义编程路径功能同时软件可实时高亮显示当前控制阶段参数，可全部显示各阶段参数。每个实验可保存到电脑自定义路径，下次相同实验可调用不同的“路径”，无需重新设置参数。

4.直剪试样尺寸：100×100×110mm、150×150×150mm、Φ75×150mm、Φ100×200mm；

5.主机刚度：15GN/m；

6.轴向最大加载力：1050KN；

7.水平最大加载力：1050KN；

8.力分辨率：0.005KN；

9.有效测力范围：10kN-1050KN；

10.荷载测量精度：±0.4%F.S；

11.油缸垂直行程：110mm；

12.油缸水平行程：110mm；

13.位移计：垂直方向量程0～110mm，水平方向量程0～110mm，分辨率0.001mm；SSI信号输出，线性度0.5%F.S；

14.位移测量分辨率：0.0005mm；

15.位移测量精度：±0.2%F.S；

16.加载速度：应变0.001～110mm/min，应力0.6～30KN/min；

17.位移传感器：量程±5mm，精度±0.3%FS；数量：5只（法向4只，剪切1只）。

18.流变系统：轴向及剪切可做长时试验1250h；

20.软件具有可编程试验路径功能，预留渗流模块及接口。控制系统电脑： 14代I7 CPU /内存32G/存储1T，27寸液晶显示器；WIN11 操作系统。
